Назва: Вимірювальна насадка вмісту сірки в скрапленому газі
Автори: Гончарук І.В., Граняк В.Ф., Токарчук О.А., Сафтюк Я.В.
Ключові слова: сірка, скраплений газ, вимірювальна насадка
Дата публікації: 2025-05-21 14:31:52
Останні зміни: 2025-05-21 14:31:52
Рік видання: 2025
Аннотація: Вимірювальна насадка вмісту сірки в скрапленому газі, містить кювету - вимірювальну муфту, джерело випромінювання, приймач - фотоприймач, та реєструючий пристрій - числовий перетворювач. В неї введено сенсор тиску, три нормуючі підсилювачі, два блоки аналогової пам`яті, блок автономного живлення, мультиплексор, аналого-цифровий перетворювач, кнопку запуску, підтягуючий резистор та дисплей. Вихід сенсора тиску з`єднаний з інформаційним входом першого нормуючого підсилювача, вихід фотоприймача з`єднаний з інформаційним входом другого нормуючого підсилювача, виходи першого та другого нормуючих підсилювачів з`єднані, відповідно, з першими інформаційними входами першого та другого блоків аналогової пам`яті. Другі інформаційні входи яких з`єднані з третім виходом числового перетворювача, виходи першого та другого блоків аналогової пам`яті, відповідно, з`єднані з першим та другим інформаційними входами мультиплексора, адресний вхід якого з`єднаний з другим виходом числового перетворювача, вихід мультиплексора з`єднаний з першим інформаційним входом аналого-цифрового перетворювача. Другий інформаційний вхід якого з`єднаний з першим виходом числового перетворювача, вихід аналого-цифрового перетворювача з`єднаний з другим інформаційним входом числового перетворювача, четвертий вихід числового перетворювача з`єднаний з інформаційним входом третього нормуючого підсилювача, вихід якого з`єднаний з входом джерела випромінювання. Джерело випромінювання через вимірювальну муфту оптично з`єднане з фотоприймачем, перший вихід блока автономного живлення з`єднаний з входами живлення трьох нормуючих підсилювачів та двох блоків аналогової пам`яті, другий вихід блока автономного живлення з`єднаний з входом живлення мультиплексора, третій вихід блока автономного живлення з`єднаний з входом живлення аналого-цифрового перетворювача. Четвертий вихід блока автономного живлення з`єднаний з входом кнопки запуску, п`ятий вихід блока автономного живлення з`єднаний з входом живлення числового перетворювача, вихід кнопки запуску з`єднаний з першим інформаційним входом числового перетворювача та входом підтягуючого резистора. Вихід якого з`єднаний з заземленням, п`ятий вихід числового перетворювача з`єднаний з входом дисплея.
URI: http://repository.vsau.org/repository/getfile.php/39219.pdf
Тип виданя: Патенти на корисну модель видані в Україні

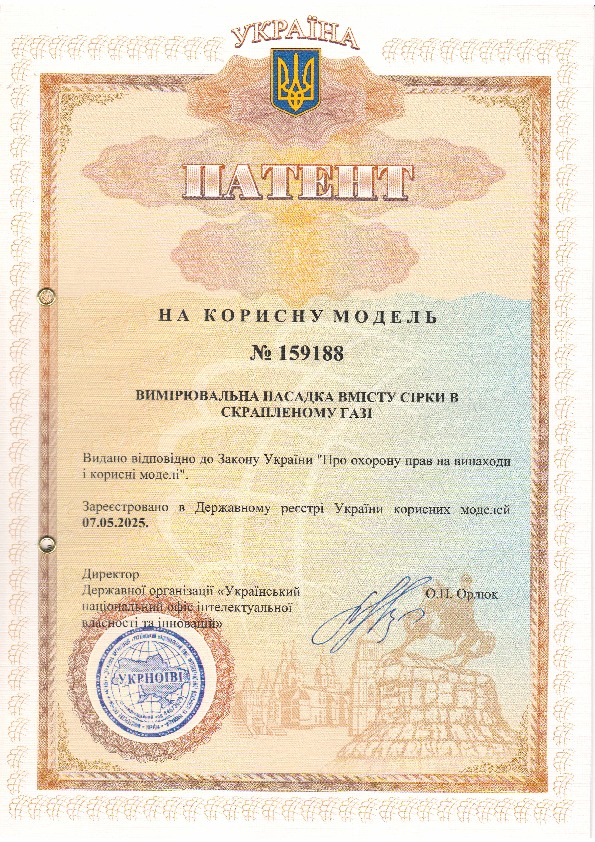

Видавництво: Пат. № 159188 від 07.05.2025; МПК (2025.01) G01N 21/00 G01N 21/01 (2006.01); № u 2024 01656; заявл. 03.04.2024; опубл. 07.05.2025. Бюл. № 19.
